BRLQ型系列板式油冷卻器
一、使用條件
板式換熱器是以種以波紋板為傳熱面的新型、高效換熱器。它具有傳熱系數高、體積小、占地面積小、散熱損失小、組裝靈活、拆裝、清洗方便，并可隨時增減板片量來改變換熱面積，以適應熱負荷的變化特點；它廣泛用于石油、化工、冶金、動力、食品、制藥及集中供熱等行業：用于流體間的加熱、冷卻、冷凝、蒸發、余熱回收等過程。
二、技術參數
| 型號 | 公稱冷卻面積㎡ | 油流量，L/min | 進油溫度℃ | 出油溫度℃ | 油壓降MPa | 進水溫度℃ | 水流里，L/min | ||
| 50號 機械油 | 28號 軋鋼機油 | 用50號 機械油時 | 用28號 軋鋼機油時 | ||||||
| BRLQO.05-1.5 | 1.5 | 20 | 10 | 50 | ≤42 | ≤0.1 | ≤30 | 16 | 8 |
| BRLQ0.05-2 | 2 | 32 | 16 | 25 | 13 | ||||
| BRLQ0.05-2.5 | 2.5 | 50 | 25 | 40 | 20 | ||||
| BRLQ0.1-3 | 3 | 80 | 40 | 64 | 32 | ||||
| BRLQ0.1-5 | 5 | 125 | 63 | 100 | 50 | ||||
| BRLQ0.1-7 | 7 | 200 | 100 | 100 | 80 | ||||
| BRLQ0.1-10 | 10 | 250 | 125 | 200 | 100 | ||||
| BRLQO.2A-13 | 13 | 400 | 160 | 320 | 130 | ||||
| BRLQO.2A-I8 | 18 | 500 | 250 | 400 | 200 | ||||
| BRLQO.2A-24 | 24 | 600 | 315 | 500 | 250 | ||||
| BRLQO.3A-30 | 30 | 650 | 400 | 520 | 320 | ||||
| BRLQO.3A-35 | 35 | 700 | 500 | 560 | 400 | ||||
| BRLQO.3A-40 | 40 | 950 | 630 | 800 | 500 | ||||
| BRLQO.5-60 | 60 | 1100 | 800 | 900 | 640 | ||||
| BRLQO.5-70 | 70 | 1300 | 1000 | 1050 | 800 | ||||
| BRLQO.5-80 | 80 | 2100 | 1600 | 1670 | 1280 | ||||
| BRLQO.5-120 | 120 | 3000 | 2100 | 2400 | 1600 | ||||
| BRLQ1.0-50 | 50 | 1000 | 715 | 850 | 570 | ||||
| BRLQ 1.0-80 | 80 | 2100 | 1600 | 1670 | 1280 | ||||
| BRLQ1.0-100 | 100 | 2500 | 1800 | 2040 | 1440 | ||||
| BRLQ1.0-120 | 120 | 3000 | 2100 | 2400 | 1600 | ||||
| BRLQ1.0-150 | 150 | 3500 | 2500 | 2950 | 2400 | ||||
| BRLQ1.0-180 | 180 | 4000 | 2850 | 3500 | 2600 | ||||
| BRLQ1.0-200 | 200 | 4500 | 3150 | 3800 | 3000 | ||||
| BRLQ1.0-250 | 250 | 5000 | 3500 | 4400 | 3400 | ||||
注：
1、板式冷卻器油和水流向應相反。
2、冷卻水用工業用水，如用江河水需過濾或沉淀。
3、適用于稀油潤滑系統中冷卻潤滑油。
4、工作壓力小于1MPa。
5、工作環境溫度-20?15CTC。
6、介質為運動粘度值不大于460cSt的潤滑油。

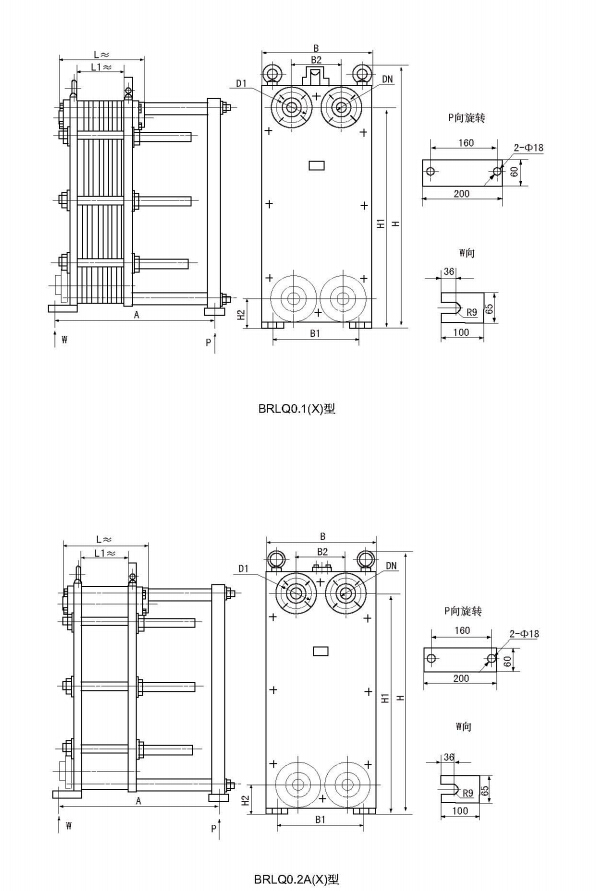

三、外形結構及尺寸
板式油冷卻器安裝型式分為落地式和懸掛式二種，板片為人字形波紋。

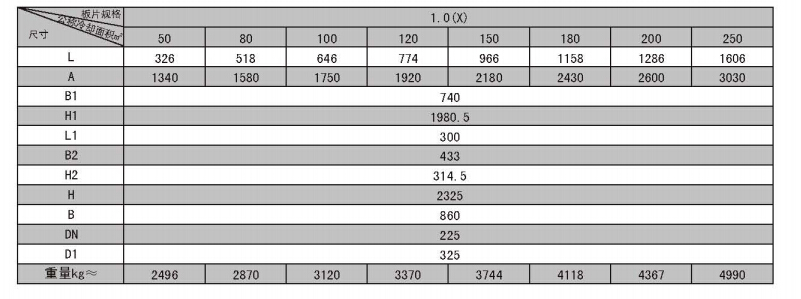

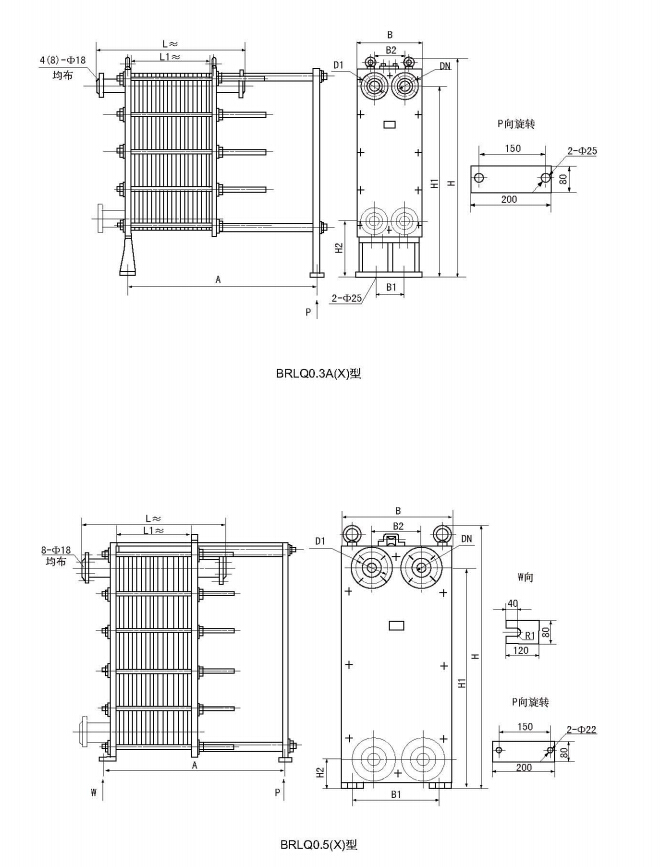

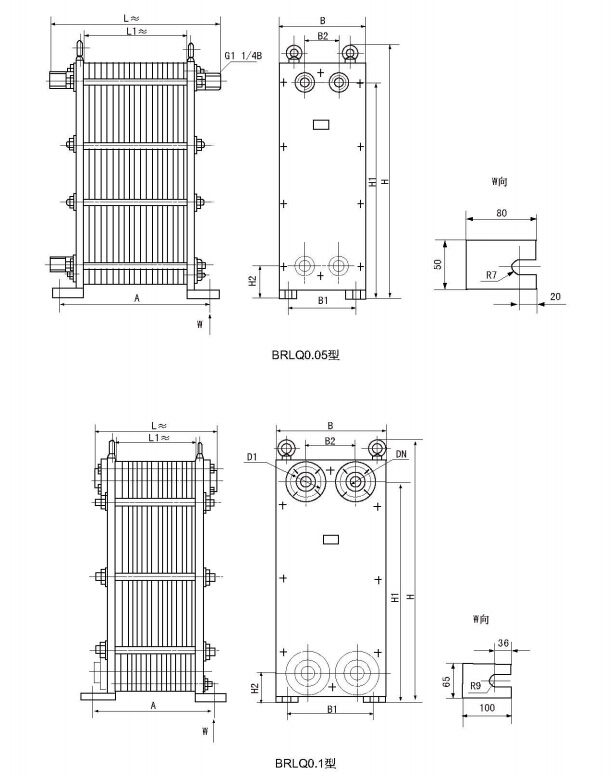

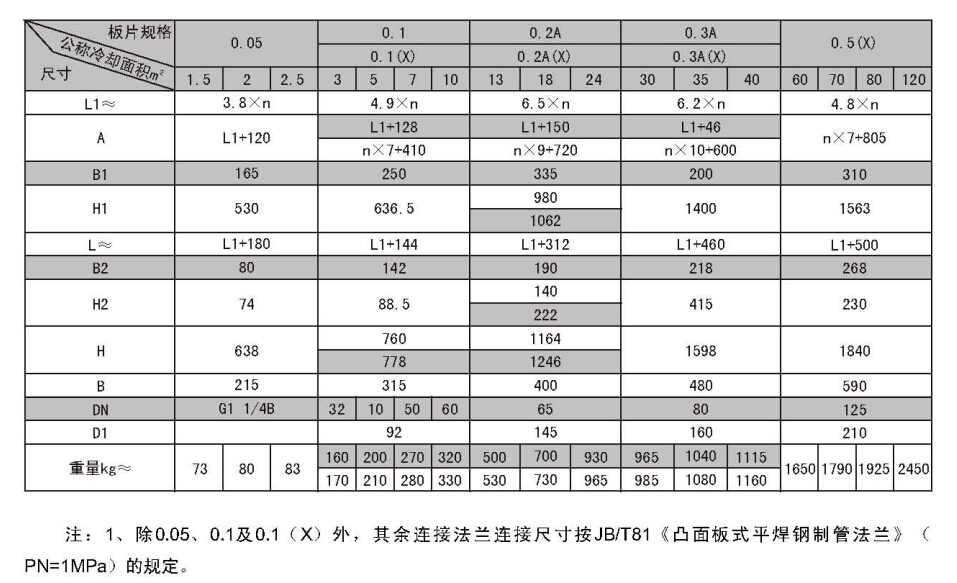

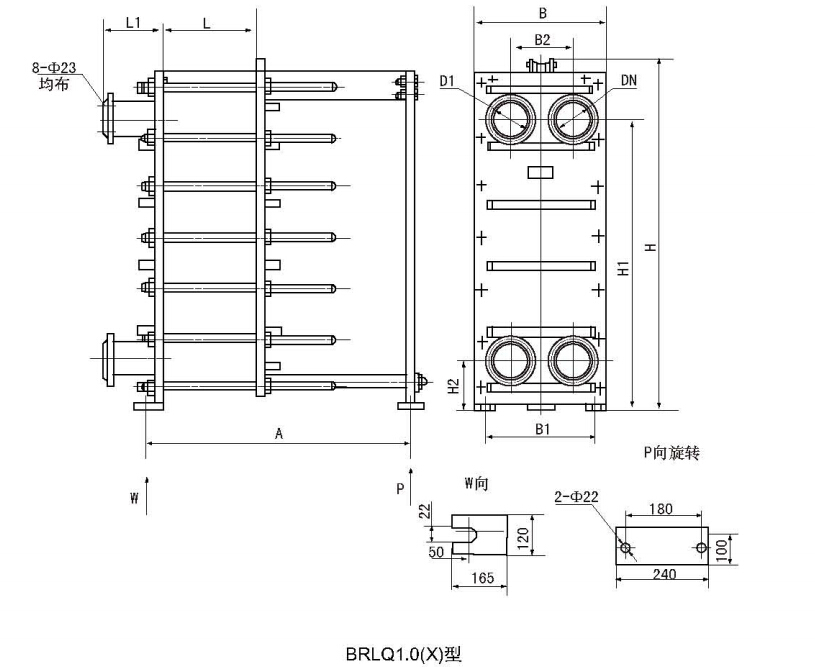

板式油冷卻器的型式尺寸如圖。
注：
1、除0.05/0.1及0.1（X）外，其余連接法蘭連接尺寸按JB/T81《凸版面板式平焊鋼制管法蘭》（PN=1MPa）的規定。
2、n=公稱冷卻面積/單板冷卻面積+1，表示板片數。

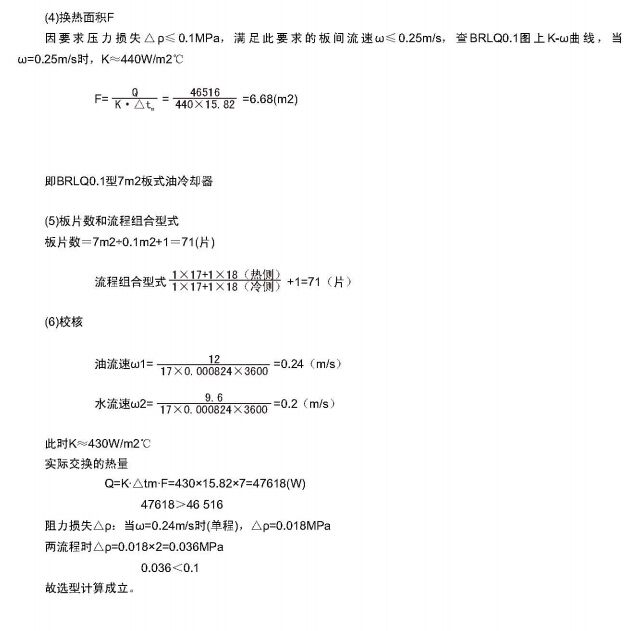

四、使用說明

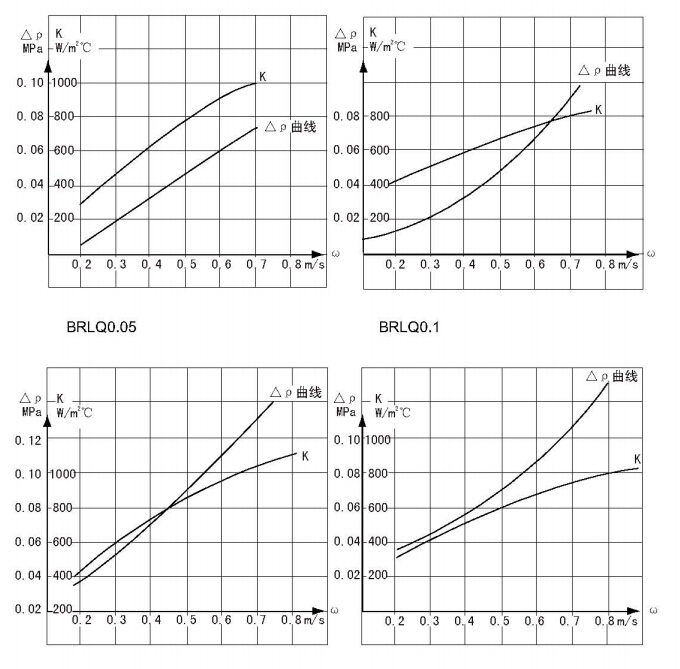

1、板式油冷卻器的K-ψ曲線和△ρ-ψ曲線（水-油）
